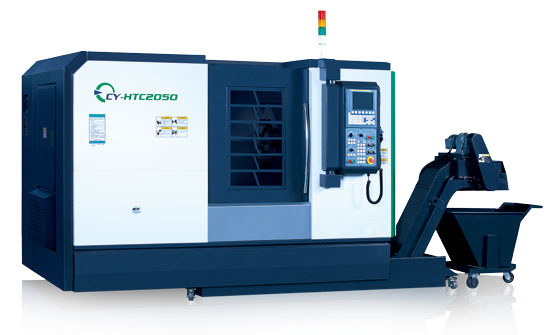

项目 | 单位 | HTC16 | HTC20 | HTC25 | HTC32 | HTC40 | HTC50 | HTC63 | HTC80 | |
床身上回转直径 | mm | 450 | 450 | 450 | 520 | 650 | 690 | 750 | 900 | |
滑板上回转直径 | mm | 160 | 250 | 270 | 320 | 400 | 500 | 550 | 680 | |
加工直径 | mm | 160 | 220 | 250 | 320 | 400 | 500 | 630 | 800 | |
切削长度 | mm | 120 | 500-1000 | 500-1000 | 500-1000 | 1000-2000 | 1000-2000 | 1500-3000 | 1500-3000 | |
主轴端部型式及代号 | A2-5 | A2-6 | A2-6 | A2-8 | A2-8 | A2-8 | A2-11 | A2-11 | ||
主轴孔直径 | mm | 48 | 62 | 62 | 80 | 80 | 80 | 104 | 130 | |
通过棒料直径(配中空卡盘时) | mm | 35 | 48 | 48 | 65 | 65 | 65 | 89 | 115 | |
主轴转速范围(进口轴承) | r/min | 40-5000 | 30-4500 | 30-4000 | 35-3500 | 35-3500 | 35-3000 | 20-2000 | 20-1200 | |
主轴功率 | Kw | 5.5/7.5 | 44515 | 44515 | 44515 | 15/18.5 | 18.5/22 | 22/30 | 30/37 | |
主轴输出扭矩(30分钟) | Nm | 64 | 150 | 150 | 196 | 540 | 860 | 1059 | 2450 | |
X轴快移速度 | m/min | 24 | 20 | 20 | 20 | 16 | 16 | 10 | 10 | |
z轴快移速度 | m/min | 24 | 24 | 24 | 20 | 20 | 20 | 15 | 10 | |
X轴行程 | mm | 350 | 150 | 160 | 180 | 220 | 270 | 340 | 420 | |
z轴行程 | mm | 200 | 530-1030 | 530-1030 | 530-1030 | 1100-2100 | 1100-2100 | 1550-3050 | 1550-3050 | |
尾座套筒直径 | mm | 80 | 80 | 80 | 120 | 120 | 150 | 180 | ||
尾座套筒行程 | mm | 100 | 100 | 100 | 150 | 150 | 150 | 150 | ||
尾座主轴锥孔锥度 | 5# | 5# | 5# | 5# | 5# | 5# | 6# | |||
尾座体行程 | mm | 400-900 | 400-900 | 400-900 | 900-1900 | 900-1900 | 1350-2800 | 1350-2800 | ||
导轨形式 | 滚动导轨 | 滑动导轨 | ||||||||
机床标配刀架形式 | 排刀 | 卧式八工位液压刀架 | 卧式十二工位液压刀架 | |||||||
刀具尺寸 | 外圆刀 | mm | 20X20X125 | 25X25X150 | 25X25X150 | 25X25X150 | 25X25X150 | 25X25X150 | 32X32X170 | 32X32X170 |
锂刀杆直径 | mm | 25 | 32 | 32 | 40 | 40 | 50 | 50 | 50 | |
机床标配系统 | GSK980TDb | GSK988T | SIEMENS 828D | SIEMENS 828D | FANUC OiTD | FANUC OiTD |
