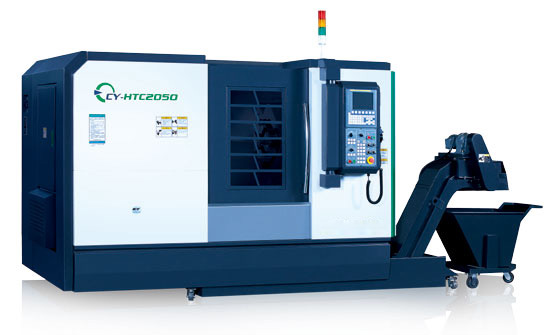

CY-HTC16 HTC20 HTC25 斜床身车床

CY-HTC系列数控卧式车床是我厂实行以市场和客户需求为中心理念,集我厂多年生产数控车床的经验,顺应 市场需求而设计更新换代的产品,弥补老产品的不足,具有运用领域广、环保、高效、节能、夕卜观新颖等特点。 整机采用机、电、液一体化结构,整体布局紧凑合理,并采用先进的有限元分析软件对整机进行分析优化,使整 机性能达到优。
CY-HTC系列数控卧式车床主要用于加工各种轴类、盘类零件,可以车削各种螺纹、圆弧、圆锥及回转体的内 外曲面,能够满足黑色金属及有色金属高速切削的速度需求。适合汽车、摩托车、电子、航天、军工等行业对回 转体类零件进行高效、大批量、高精度的加工。

咨询热线:
13187891689

产品详情

Product Details

项目 单位 HTC16 HTC20 HTC25 HTC32 HTC40 HTC50 HTC63 HTC80
床身上回转直径 mm 450 450 450 520 650 690 750 900
滑板上回转直径 mm 160 250 270 320 400 500 550 680
加工直径 mm 160 220 250 320 400 500 630 800
切削长度 mm 120 500-1000 500-1000 500-1000 1000-2000 1000-2000 1500-3000 1500-3000
主轴端部型式及代号   A2-5 A2-6 A2-6 A2-8 A2-8 A2-8 A2-11 A2-11
主轴孔直径 mm 48 62 62 80 80 80 104 130
通过棒料直径(配中空卡盘时) mm 35 48 48 65 65 65 89 115
主轴转速范围(进口轴承) r/min 40-5000 30-4500 30-4000 35-3500 35-3500 35-3000 20-2000 20-1200
主轴功率 Kw 5.5/7.5 44515 44515 44515 15/18.5 18.5/22 22/30 30/37
主轴输出扭矩(30分钟) Nm 64 150 150 196 540 860 1059 2450
X轴快移速度 m/min 24 20 20 20 16 16 10 10
z轴快移速度 m/min 24 24 24 20 20 20 15 10
X轴行程 mm 350 150 160 180 220 270 340 420
z轴行程 mm 200 530-1030 530-1030 530-1030 1100-2100 1100-2100 1550-3050 1550-3050
尾座套筒直径 mm   80 80 80 120 120 150 180
尾座套筒行程 mm   100 100 100 150 150 150 150
尾座主轴锥孔锥度     5# 5# 5# 5# 5# 5# 6#
尾座体行程 mm   400-900 400-900 400-900 900-1900 900-1900 1350-2800 1350-2800
导轨形式   滚动导轨 滑动导轨
机床标配刀架形式   排刀 卧式八工位液压刀架 卧式十二工位液压刀架
刀具尺寸 外圆刀 mm 20X20X125 25X25X150 25X25X150 25X25X150 25X25X150 25X25X150 32X32X170 32X32X170
锂刀杆直径 mm 25 32 32 40 40 50 50 50
机床标配系统   GSK980TDb GSK988T SIEMENS 828D SIEMENS 828D FANUC OiTD FANUC OiTD
