机床特点： 1、结构精致、设计针对性强，主要用于盘类、轴类、套类等的加工。 2、刚性高、热变形小、主轴温升低、振动小、承受切削扭矩大，能适应强力切削。 3、K360n、K510n系列采用了独立套筒式主轴，具保证了主轴的强度又能实现高转速的工作，高转速达2500r/min。K6150(B)系列主轴采用三点式结构，平稳的传动和强度能实现多种盘、套、轴类零件的加工，高转速1600r/min。 4、机床的关键外购件数控系统、主轴轴承、滚珠丝杆等选用国内外知名厂家产品，从而使机床具有高的可靠性。 5、机床加工工件一致性好，可稳定达到IT6～IT7级精度，加工表面粗糙度可达到Ra1.6um。 6、采用模块化设计，可以根据用户的要求提供多种配置。 7、机床采用机电一体化设计，整体布局紧凑合理、操作方便宜人，便于维修。 |

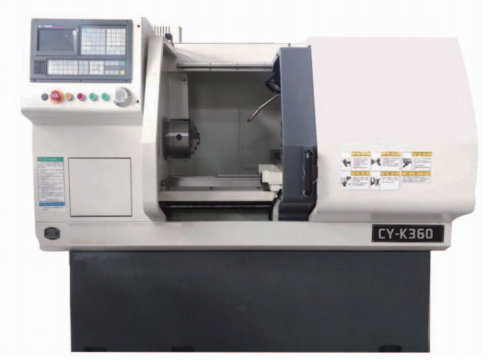

| 项目 | 单位 | CY-K360 | ||
| 加工范围 | 床身上回转直径 | mm | φ400 | |
| 滑板上回转直径 | mm | φ200 | ||
| 切削直径 | mm | φ360 | ||
| 顶尖距 | mm | 750 | ||
| 行程 | X轴行程 | mm | 235 | |
| Z轴行程 | mm | 640 | ||
| 主轴 | 主轴端部型式及代号 | A2-6 | ||
| 主轴前端孔锥度 | φ70，1:20 | |||
| 主轴孔直径 | mm | φ62 | ||
| 通过棒料直径(手动三爪卡盘) | mm | φ58 | ||
| 主轴转速范围 | r/min | 35-3000 | ||
| 主轴转速级数 | 变频无级 | |||
| 主电机输出功率 | 连续额定值 | KW | 5.5 | |
| 30分钟额定值 | KW | 7.5 | ||
| 标准卡盘 | 三爪卡盘直径 | 寸 | 8 | |
| 快移速度 | X轴快移速度 | m/min | 6 | |
| Z轴快移速度 | m/min | 12 | ||
| 尾座 | 尾座套筒直径 | mm | φ65 | |
| 尾座套筒行程 | mm | 127 | ||
| 尾座主轴锥孔锥度 | 莫氏 | MT4# | ||
| 刀架 | 刀架形式 | 立式四工位 | ||
| 刀具尺寸 | 外圆刀方 | mm | 20×20 | |
| 镗刀杆直径 | mm | φ20，φ25 | ||
| 精度标准 | GB/T25659.1--2010《简式数控卧式车床精度》标准 | |||
| 标准配置 | 系统: GSK980TB3数控系统;结构:变频无级; | |||
| 卡盘:手动三爪卡盘;刀架:立式四工位电动刀架; | ||||
| 可选配置 | 系统: GSK980TC3/KND1100T/FANUC Oi TF(5)/SIEMENS 808D等; | |||
| 刀架:卧式六工位电动刀架; | ||||
